Bygg Rätt System på Rätt sätt: quality by design

På Velocity AB är "hastighet" religion. Velocity kör DevOps fullt ut. Deras CI/CD-pipeline är ett under av automatik; kod skrivs på morgonen, är i produktion till lunch. Välskriven kod är självdokumenterande.

Ulf Dellborg

Men, plötligt kollapsar systemet. Panik utbryter. Teamen på Velocity vet inte hur deras del påverkar helheten. Ritning att felsöka i är gamla och inte uppdaterade. Att hitta felet är omöjligt. Velocity AB står stilla.

Detta är fartblindhetens fälla: DevOps och CI/CD är en kraftfull motor, men utan en genomtänkt struktur leder kraften bara till en snabbare krasch. Att tänka efeter före och dokumentera är gammal beprövad erfarenhet.

Lösningen är inte att sluta vara agil, utan att ge agil styrning, i rätt förändringstempo med AI-driven arkitektur. Kompassen är standarden ISO 15288 farkosten är archimate och bränslet AI. Med detta tar du dig systematiskt från affärmodell via enterprise-, verksamhets- och lösningsarkitektur till mjukvara.

Systemutveckling enligt ISO 15288 och 9001.

Denna artikel kommer att demonstrera att ISO 15288 inte är ett alternativ till ISO 9001, utan en expertimplementation av dess krav på konstruktion och utveckling. Genom att systematiskt tillämpa de tekniska processerna i ISO 15288 skapar man en robust, logisk och spårbar struktur som inte bara uppfyller, utan också genererar de bevis som krävs för efterlevnad av ISO 9001:s Klausul 8.3. Detta är inte dubbelarbete; det är en strategisk synergi som förenar ingenjörskonst med kvalitetsledning för att bygga rätt system, på rätt sätt, från början.

Grunden: Att Förstå ISO 15288 och ISO 9001

Ledningsgruppen styr med strategin

Från Kaos till Kontroll i Modern Systemutveckling

Att utveckla ett komplext system utan en definierad och strukturerad process kan liknas vid att bygga ett hus utan ritningar. Man får kanske upp väggar och tak, men grunden är osäker, rummen passar inte ihop och slutresultatet blir oförutsägbart, kostsamt att korrigera och i värsta fall farligt. I en värld där system blir alltmer komplexa, sammankopplade och centrala för affärskritiska funktioner, är ett ostrukturerat tillvägagångssätt ett recept på misslyckande.

Många organisationer som utvecklar tekniska system befinner sig i skärningspunkten mellan två avgörande, men ofta separerade, världar:

Ingenjörsvärlden: Drivs av teknisk excellens, innovation och prestanda. Här är den internationella standarden ISO/IEC/IEEE 15288 det centrala ramverket. Den erbjuder en detaljerad och omfattande karta över de processer som krävs för att hantera ett systems hela livscykel, från den första idén till den slutgiltiga avvecklingen.
Kvalitetsvärlden: Drivs av processkontroll, kundnöjdhet, regelefterlevnad och ständiga förbättringar. Här är ISO 9001 den universella standarden för kvalitetsledningssystem, ett krav från kunder och en grundpelare för att bygga en hållbar och effektiv verksamhet.

Ett fundamentalt misstag som många organisationer gör är att behandla dessa standarder som separata, betungande krav som måste uppfyllas parallellt. Detta leder ofta till dubbelarbete, administrativa överbyggnader och en känsla av att ingenjörerna och kvalitetsavdelningen talar olika språk.

En Symbios för Kontrollerad Hastighet: Hur ISO-standarder och DevOps Samarbetar

Att se ISO 15288, ISO 9001 och DevOps som motstridiga krafter är ett vanligt men grundläggande misstag. I själva verket är de tre delar av en och samma helhet som, när de integreras korrekt, skapar en organisation som kan leverera högkvalitativa system med både hastighet och kontroll. Man kan se deras förhållande genom en enkel analogi:

ISO 15288 är Ritningen (The Blueprint): Denna standard tillhandahåller den detaljerade, ingenjörsmässiga planen. Processerna 6.4.1 till 6.4.5 definierar systematiskt varför systemet byggs (affärsanalys), vad användarna behöver (intressentkrav), vad systemet tekniskt ska göra (systemkrav), hur det ska struktureras (arkitektur) och hur varje del ska specificeras (design). Detta är den karta och den tekniska ryggrad som krävs för att undvika det kaos som uppstår när snabba team arbetar utan en gemensam vision.
ISO 9001 är Kvalitetsstyrningen (The Governance): Denna standard är det övergripande ramverket för kvalitet och kontroll. Den ställer krav på att det finns en plan (8.3.2), att indata är definierade (8.3.3), att processen styrs med granskningar, verifiering och validering (8.3.4), och att ändringar hanteras på ett kontrollerat sätt (8.3.6). ISO 9001 säkerställer att "ritningen" från ISO 15288 inte bara existerar, utan att den följs, dokumenteras och ständigt förbättras.

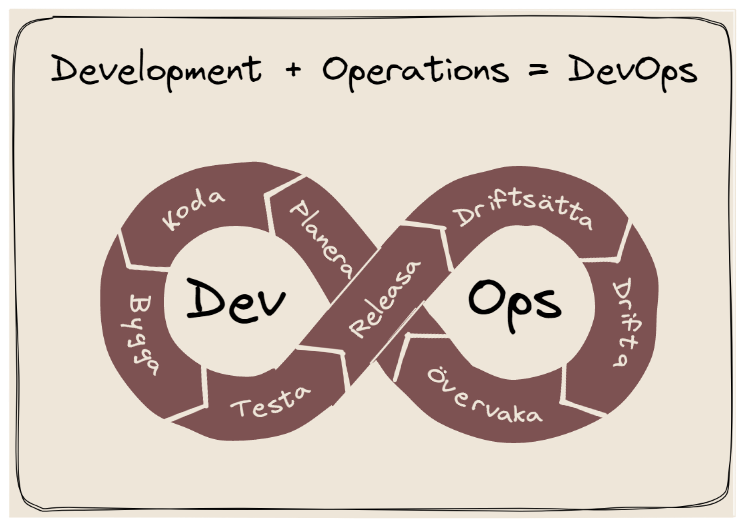

DevOps är Motorn och Monteringslinan (The Engine): DevOps är kulturen, verktygen och processerna som tar ritningen och bygger, testar och levererar produkten med hög hastighet och effektivitet. CI/CD-pipelinen är den automatiserade monteringslinan som snabbt omsätter design till fungerande kod.

Hur Processen Fungerar i Praktiken

Istället för en linjär, tung process skapar integrationen en iterativ och dynamisk cykel där struktur möjliggör hastighet.

"Upstream" – Planering och Design (ISO 15288): Innan ett DevOps-team börjar koda i hög hastighet, genomförs de grundläggande stegen i ISO 15288. En tydlig arkitektur (6.4.4) definieras, vilket är avgörande för att kunna dela upp arbetet i mindre, självständiga tjänster (mikrotjänster) som teamen kan arbeta med parallellt. De tekniska systemkraven (6.4.3) som tas fram blir den direkta och mätbara grunden för de automatiserade acceptanstesterna i CI/CD-pipelinen. Detta är "Shift Left" i praktiken – man bygger in kvalitet och testbarhet från början.
"Downstream" – Implementation och Leverans (DevOps): Med en tydlig design och arkitektur kan DevOps-teamen arbeta effektivt.
- Implementation: Teamen utvecklar kod baserat på designdefinitionen (6.4.5).
- Integration & Verifiering: CI/CD-pipelinen tar över. Den bygger och integrerar (motsvarar ISO 15288:s integrationsprocess 6.4.8) och kör automatiskt tester som

  verifierar att koden uppfyller systemkraven (verifieringsprocessen 6.4.9). Detta uppfyller direkt ISO 9001:s krav på verifiering (8.3.4). Varje lyckad "build" är ett objektivt bevis på att man "byggt produkten rätt".
- Validering: Genom att snabbt driftsätta små, fungerande delar av systemet till riktiga användare kan man få omedelbar feedback. Denna feedback är en form av kontinuerlig validering (motsvarar ISO 15288:s valideringsprocess 6.4.11) som bekräftar att man "byggt rätt produkt" som möter användarnas behov (intressentkraven från 6.4.2).
Feedback-loopen (ISO 9001 & DevOps): Den snabba feedbacken från användare och från övervakning i produktion är kärnan i både DevOps och ISO 9001:s princip om ständiga förbättringar. Denna information blir ny indata till "upstream"-processen. En ny idé eller ett identifierat problem leder till en snabb, ny iteration av affärsanalys, kravdefinition och design, vilket startar nästa cykel i DevOps-pipelinen. De automatiserade loggarna och spårbarheten i DevOps-verktygen ger dessutom perfekt "dokumenterad information" som bevisar för en ISO 9001-revisor att processen är under kontroll.

Sammanfattningsvis är ISO 15288 och ISO 9001 inte bromsklossar för DevOps. De är den nödvändiga grunden som ger DevOps-motorn en tydlig riktning och ett robust chassi. Tillsammans möjliggör de kontrollerad hastighet, där man snabbt och effektivt kan leverera system som är väldesignade, uppfyller kvalitetskrav och faktiskt löser kundens problem.

Läs mer

Ramverken inom arkitektur är regler för hur du ritar diagram och bygger modeller

Vad är ISO 15288? Ingenjörens Processkarta

ISO/IEC/IEEE 15288, med den fullständiga titeln Systems and software engineering — System life cycle processes, är den globalt erkända standarden för systemteknik (Systems Engineering). Dess primära syfte är att tillhandahålla ett gemensamt ramverk och en gemensam terminologi för att beskriva hela livscykeln för system skapade av människor – från koncept och utveckling till produktion, användning, underhåll och avveckling. Standarden är brett tillämplig och kan användas för system som består av en kombination av hårdvara, mjukvara, data, människor, processer, procedurer, anläggningar och naturligt förekommande beståndsdelar. Det övergripande målet är att förbättra kommunikationen och samarbetet mellan alla parter (beställare, leverantörer, utvecklare, användare) som skapar, använder och hanterar moderna system.

Standarden definierar 30 processer som är indelade i fyra huvudgrupper :

Avtalsprocesser (Agreement Processes): Hanterar relationen mellan beställare och leverantör.
Organisatoriska processer (Organizational Project-Enabling Processes): Stödjer organisationen med infrastruktur, resurser och kvalitetsledning.
Tekniska ledningsprocesser (Technical Management Processes): Fokuserar på planering, styrning och kontroll av det tekniska arbetet, inklusive risk- och konfigurationshantering.
Tekniska processer (Technical Processes): Beskriver det faktiska ingenjörsarbetet med att definiera, realisera, verifiera och validera systemet.

Denna artikel fokuserar på de fem första tekniska processerna (6.4.1-6.4.5), vilka tillsammans utgör grunden för att definiera vad systemet ska vara och hur det ska struktureras för att möta identifierade behov.

En central egenskap hos ISO 15288 är dess flexibilitet. Standarden föreskriver inte en specifik utvecklingsmodell, såsom V-modellen eller ett strikt vattenfall. Istället beskriver den processer som kan och bör tillämpas iterativt, rekursivt och parallellt, vilket gör den fullt kompatibel med moderna, agila arbetssätt som SAFe och DevSecOps.

Vad Kräver ISO 9001 av Utveckling? Kvalitetslöftet i Klausul 8.3

ISO 9001 är världens mest kända standard för kvalitetsledningssystem. Dess syfte är att hjälpa en organisation att säkerställa att den konsekvent levererar produkter och tjänster som möter kundkrav och tillämpliga lagkrav, med det övergripande målet att öka kundnöjdheten. Standarden vilar på sju grundläggande principer: kundfokus, ledarskap, medarbetarnas engagemang, processinriktning, förbättring, faktabaserade beslut och relationshantering.

För alla organisationer som konstruerar och utvecklar nya produkter eller tjänster är Klausul 8.3 – Konstruktion och utveckling av produkter och tjänster av central betydelse. Denna klausul kräver att hela utvecklingsprocessen är styrd och specificerar de kontroller som måste finnas på plats för att säkerställa ett förutsägbart och högkvalitativt resultat.

Kärnkraven i Klausul 8.3 kan sammanfattas i följande punkter :

8.3.2 Planering: Organisationen måste planera och styra utvecklingsprocessen. Detta inkluderar att definiera milstolpar, fördela resurser och ansvar samt fastställa tidsramar.
8.3.3 Indata: Alla nödvändiga indata för utvecklingen måste identifieras, dokumenteras och granskas. Detta omfattar funktionella krav, prestandakrav, kundkrav, lagkrav och information från tidigare liknande projekt.
8.3.4 Styrning: Kontroller måste tillämpas under processens gång. Detta inkluderar systematiska granskningar (reviews) för att utvärdera framsteg, verifiering (verification) för att säkerställa att resultaten uppfyller indata-kraven ("bygger vi produkten rätt?"), och validering (validation) för att bekräfta att den färdiga produkten uppfyller den avsedda användningen ("bygger vi rätt produkt?").
8.3.5 Resultat: Resultaten från utvecklingen (t.ex. ritningar, specifikationer, prototyper) måste vara entydiga, innehålla eller hänvisa till acceptanskriterier och säkerställa att produkten är lämplig för efterföljande processer som produktion och service.
8.3.6 Ändringar: Alla ändringar som görs under eller efter utvecklingsprocessen måste identifieras, granskas, godkännas och styras för att förhindra negativa konsekvenser för kravefterlevnaden.

Förhållandet mellan de två standarderna kan ses som hierarkiskt. ISO 9001:8.3 är en generaliserad kravställning på vad som måste styras i en utvecklingsprocess på en övergripande organisationsnivå. ISO 15288:s tekniska processer är en specialiserad och detaljerad beskrivning av hur detta kan genomföras med ingenjörsmässig precision inom systemutveckling. ISO 9001 kräver exempelvis "styrning av indata". ISO 15288 bryter ner detta i konkreta, logiskt sammanhängande processer: Affärsanalys (6.4.1), Intressentkravsdefinition (6.4.2) och Systemkravsdefinition (6.4.3), vilka tillsammans producerar, analyserar och förädlar indata på ett strukturerat och spårbart sätt. Att följa ISO 15288 är därmed att implementera principerna i ISO 9001 med en beprövad "best practice"-metod som är skräddarsydd för komplex systemutveckling.

Översiktlig Mappning mellan ISO 15288 och ISO 9001:8.3

Denna tabell ger en omedelbar, högnivåöversikt som fungerar som en färdplan för resten av artikeln. Den förankrar den detaljerade diskussionen och gör den centrala kopplingen mellan standarderna visuellt och konceptuellt tydlig från början.

ISO 15288 Teknisk Process	Primär koppling till ISO 9001:8.3 (Konstruktion och utveckling)	Sekundär koppling / Bidrag
6.4.1 Affärs-/Verksamhetsanalys	8.3.2 Planering, 8.3.3 Indata	Förståelse för kontext, syfte och "intended use" (avsedd användning).
6.4.2 Intressentkravsdefinition	8.3.3 Indata (Kundkrav, lagkrav)	Den primära basen för 8.3.4 Styrning (Validering).
6.4.3 Systemkravsdefinition	8.3.3 Indata (Tekniska specifikationer)	Den primära basen för 8.3.4 Styrning (Verifiering).
6.4.4 Arkitekturdefinition	8.3.5 Resultat, 8.3.4 Styrning (Granskning)	Planering av integration och verifiering.
6.4.5 Designdefinition	8.3.5 Resultat, 8.3.4 Styrning (Verifiering)	Indata till produktion/implementation.

Steg 1: Affärs- eller Verksamhetsanalys (ISO 15288:6.4.1)

Syfte

Denna process utgör startpunkten för hela systemets livscykel. Dess syfte är att analysera affärs- eller verksamhetsbehov, identifiera problem och möjligheter, och utifrån detta definiera och avgränsa det system som ska skapas. Processen svarar på de mest fundamentala frågorna: "Varför gör vi detta?", "Vilket problem löser vi?" och "Vad är spelplanen?". Den säkerställer att ett projekt inte startas enbart på grund av en teknisk idé, utan för att det finns ett verkligt, identifierat behov i verksamheten eller på marknaden.

Aktiviteter & Artefakter

Aktiviteterna i denna process innefattar att identifiera problemområdet, definiera övergripande affärsmål och visioner, analysera intressenter på en hög nivå samt identifiera övergripande begränsningar såsom budget, tidsramar, teknologiska hinder och legala ramverk. Det handlar om att skapa en gemensam förståelse för projektets syfte och omfattning innan betydande resurser investeras.

Typiska artefakter (resultat) från denna process, som utgör den "dokumenterade information" ISO 9001 efterfrågar, inkluderar :

Business Case: Ett dokument som motiverar investeringen genom att beskriva förväntade fördelar, kostnader och risker.
Mission Statement eller Vision Document: En högnivåbeskrivning av vad som ska uppnås.
Concept of Operations (CONOPS): Ett dokument som beskriver systemet ur användarens perspektiv – hur det kommer att användas i sin operativa miljö.

Koppling till ISO 9001

Affärsanalysen är den yttersta källan till information som krävs för att uppfylla flera av de inledande kraven i Klausul 8.3.

8.3.2 Planering: De mål, den omfattning och de begränsningar som identifieras i affärsanalysen är direkta och oumbärliga indata till utvecklingsplanen. Utan en tydlig förståelse för varför projektet existerar är det omöjligt att skapa en meningsfull plan för resurser, tidslinjer och ansvar.
8.3.3 Indata: Processen genererar de mest grundläggande indata genom att definiera systemets övergripande syfte och "intended use" (avsedd användning). Denna förståelse är avgörande för att senare kunna genomföra en meningsfull validering, som just kontrollerar att systemet uppfyller sitt syfte i den tänkta användningsmiljön.

Steg 2: Definition av Intressenters Behov och Krav (ISO 15288:6.4.2)

Syfte

När syftet med systemet är klarlagt är nästa steg att systematiskt identifiera alla relevanta intressenter och därefter samla in, analysera och definiera deras behov, förväntningar och begränsningar. En intressent är varje individ eller grupp som kan påverka, påverkas av eller uppfatta sig vara påverkad av systemet. Detta inkluderar kunder, slutanvändare, operatörer, underhållspersonal, ägare, investerare och myndigheter. Processen översätter diffusa "önskemål" och "behov" till en uppsättning konkreta, hanterbara och spårbara krav.

Aktiviteter & Artefakter

Processen innefattar att genomföra workshops, intervjuer, enkäter, observationer av nuvarande arbetssätt och analys av befintliga system för att samla in behov från alla identifierade intressenter. Dessa behov analyseras sedan för att säkerställa att de är tydliga, kompletta och inte motsägelsefulla.

Den primära artefakten är en formell intressentkravspecifikation (Stakeholder Requirements Specification - StkRS). Denna specifikation innehåller en lista över alla intressentkrav, ofta med attribut som prioritet, källa och rational.

Koppling till ISO 9001

Denna process är den primära och mest strukturerade metoden för att uppfylla kravet på att identifiera och dokumentera Indata (8.3.3) för utvecklingen.

8.3.3 Indata: ISO 9001 kräver att organisationen fastställer de krav som är väsentliga, inklusive kundkrav och tillämpliga lag- och författningskrav. Processen 6.4.2 i ISO 15288 är en systematisk metod för att göra just detta. Den säkerställer att alla relevanta röster blir hörda och att deras behov dokumenteras på ett kontrollerat sätt.
8.3.4 Styrning (Validering): Intressentkraven utgör den slutgiltiga och objektiva måttstocken för validering. Validering handlar om att bekräfta att den färdiga produkten uppfyller behoven för den avsedda användningen och applikationen. Utan en väldefinierad och godkänd uppsättning intressentkrav blir valideringen subjektiv och meningslös. Process 6.4.2 skapar den referenspunkt som krävs för att kunna bevisa att man har byggt "rätt system".

Steg 3: Definition av Systemkrav (ISO 15288:6.4.3)

Syfte

Syftet med denna process är att omvandla den användarorienterade och ofta icke-tekniska vyn från intressentkraven till en komplett, teknisk och verifierbar specifikation av vad systemet måste göra och vilka egenskaper det måste ha. Detta är steget där ingenjörsteamet översätter "vad kunden vill ha" till "vad systemet ska göra" ur ett tekniskt perspektiv. Dessa systemkrav utgör den formella grunden för all efterföljande design, implementation och verifiering.

Aktiviteter & Artefakter

Processen innefattar en djupgående teknisk analys av intressentkraven. Detta kan inkludera funktionsanalys, prestandaanalys, tillförlitlighetsanalys, definition av gränssnitt mot andra system och nedbrytning av övergripande behov till specifika, mätbara krav. Varje systemkrav ska vara :

Nödvändigt: Kravet måste bidra till att uppfylla ett intressentbehov.
Entydigt: Kravet kan bara tolkas på ett sätt.
Verifierbart: Det måste vara möjligt att objektivt bevisa att systemet uppfyller kravet genom test, inspektion, analys eller demonstration.
Genomförbart: Det måste vara tekniskt och ekonomiskt möjligt att implementera kravet.

Den centrala artefakten är en systemkravspecifikation (System Requirements Specification - SysRS). Andra viktiga artefakter inkluderar gränssnittsspecifikationer och en spårbarhetsmatris som visar kopplingen från varje intressentkrav till ett eller flera systemkrav.

Koppling till ISO 9001

Systemkraven är en av de mest kritiska delarna för att uppfylla Klausul 8.3 på ett robust sätt.

8.3.3 Indata: Systemkravspecifikationen utgör de formella tekniska indata för den fortsatta design- och utvecklingsprocessen. Det är den "specifikation" som ISO 9001 refererar till och som sätter de tekniska ramarna för arbetet.
8.3.4 Styrning (Verifiering): Systemkraven är den absoluta och ofrånkomliga grunden för verifiering. Verifiering är aktiviteten som bekräftar att designens resultat (output) uppfyller designens indata (input). Genom att formulera verifierbara systemkrav i detta tidiga skede, planerar man i praktiken redan för hur systemet senare ska testas och godkännas. Detta skapar en röd tråd mellan krav och test, vilket är essensen av en kontrollerad utvecklingsprocess.

Steg 4: Definition av Systemarkitektur (ISO 15288:6.4.4)

Syfte

När vad systemet ska göra är definierat, är syftet med arkitekturprocessen att definiera hur det ska vara strukturerat på en övergripande nivå. Arkitekturen skapar en holistisk struktur för systemet genom att identifiera de huvudsakliga systemelementen (komponenter, delsystem, moduler) och definiera deras relationer, ansvarsområden och gränssnitt för att tillsammans kunna uppfylla systemkraven. Arkitekturen är systemets "blåkopia" eller grundläggande organisationsstruktur.

Aktiviteter & Artefakter

Aktiviteterna inkluderar att utveckla och analysera olika arkitekturkandidater, fatta beslut om systemets uppdelning i logiska och fysiska komponenter, allokera systemkrav till dessa komponenter och definiera de stora interna och externa gränssnitten. Detta arbete utförs ofta med hjälp av modelleringsverktyg (t.ex. SysML) för att skapa olika vyer av arkitekturen (t.ex. en funktionell vy, en logisk vy och en fysisk vy).

Den huvudsakliga artefakten är ett arkitekturbeskrivningsdokument (Architecture Description Document - ADD), som innehåller de olika modellerna, vyerna och de centrala arkitekturella besluten med deras motiveringar.

Koppling till ISO 9001

Arkitekturdefinitionen är en central process som direkt adresserar flera av styrningskraven i Klausul 8.3.

8.3.5 Resultat: Arkitekturen är ett av de första och viktigaste konkreta resultaten från design- och utvecklingsprocessen. Den är ett formellt dokumenterat utfall som visar hur organisationen planerar att uppfylla de tekniska kraven.
8.3.4 Styrning (Granskning): Arkitekturen är en kritisk och naturlig punkt för formella designgranskningar. I dessa granskningar samlas experter från olika discipliner för att utvärdera om den föreslagna strukturen är robust, genomförbar, underhållbar och kapabel att möta alla allokerade krav. Detta är en central styrningsaktivitet som ISO 9001 kräver för att identifiera och åtgärda problem i ett tidigt skede.

Steg 5: Definition av Design (ISO 15288:6.4.5)

Syfte

Om arkitekturen är husets övergripande planritning, är designprocessens syfte att ta fram de detaljerade konstruktionsritningarna för varje enskild vägg, varje eluttag och varje rördragning. Processen detaljerar varje systemelement från arkitekturen ner till en nivå som är tillräcklig för att möjliggöra implementation – det vill säga tillverkning, kodning eller inköp av komponenten.

Aktiviteter & Artefakter

Processen innefattar att för varje systemelement från arkitekturen skapa detaljerade specifikationer, ritningar, modeller och algoritmer. Detta inkluderar val av specifika teknologier, material och komponenter, samt definition av de exakta egenskaperna hos alla interna och externa gränssnitt.

Typiska artefakter är detaljerade designspecifikationer, CAD-ritningar, kretsscheman, klassdiagram i mjukvara, databas-scheman och materiallistor (Bill of Materials).

Koppling till ISO 9001

Detta är processen som producerar de slutgiltiga, konkreta resultaten av utvecklingsarbetet och är därmed direkt kopplad till de sista stegen i styrningen.

8.3.5 Resultat: De detaljerade designspecifikationerna är de slutgiltiga resultaten av utvecklingsarbetet, som direkt kan användas som indata till produktion, inköp och implementation. De måste vara entydiga och kompletta för att undvika fel i senare led.
8.3.4 Styrning (Verifiering): Dessa detaljerade resultat är i sin tur föremål för verifiering. Man verifierar att den detaljerade designen för en komponent korrekt implementerar sin del av arkitekturen och uppfyller de systemkrav som har allokerats till den. Detta kan ske genom granskning av ritningar, simuleringar eller analyser.

Säkerställd Kvalitet och Spårbarhet: Den Röda Tråden

En av de mest kraftfulla synergierna mellan ISO 15288 och ISO 9001 uppstår genom den spårbarhet som byggs upp genom processerna 6.4.1 till 6.4.5. Denna sekventiella men iterativa process skapar en obruten kedja av information – en "spårbarhetsryggrad" – från det ursprungliga affärsbehovet ner till den minsta designdetaljen. Denna spårbarhet är inte bara god ingenjörspraxis; den är den tekniska förutsättningen för att kunna uppfylla flera av ISO 9001:s mest kritiska styrningskrav på ett meningsfullt och effektivt sätt.

ISO 9001:s klausul 8.3.6 kräver att organisationen styr alla ändringar i design och utveckling och utvärderar deras påverkan på produktens överensstämmelse med kraven. Utan en spårbarhetsryggrad blir denna utvärdering en riskfylld gissningslek. Med spårbarhet blir det en kontrollerad ingenjörsaktivitet. Om ett kundbehov (från process 6.4.2) ändras, gör spårbarheten det möjligt att omedelbart identifiera:

Vilka systemkrav (6.4.3) som påverkas.
Vilka arkitekturelement (6.4.4) som berörs av de ändrade kraven.
Vilka specifika designdetaljer (6.4.5) som måste omarbetas.
Vilka verifierings- och valideringstester som måste utföras på nytt.

Denna förmåga till konsekvensanalys är exakt vad ISO 9001 efterfrågar i en robust ändringshanteringsprocess.

Vidare finns en direkt och kraftfull koppling mellan "artefakterna" som genereras av ISO 15288-processerna och den "dokumenterade information" som ISO 9001 kräver som bevis på en styrd process. En ISO 9001-revisor som granskar utvecklingsprocessen behöver se objektiva bevis på planering, indata, granskningar, verifiering, validering och resultat. I en organisation som följer ISO 15288 är dessa bevis inte separata "kvalitetsdokument" som skapats för revisionens skull. De är de naturliga, värdeskapande resultaten av det dagliga ingenjörsarbetet: Business Case (bevis på planering), kravspecifikationer (bevis på indata), granskningsprotokoll från arkitekturgenomgångar (bevis på styrning), och designdokument (bevis på resultat). Detta integrerar kvalitetsledningen i kärnverksamheten istället för att lägga den som ett administrativt lager ovanpå, vilket skapar en kultur där kvalitet byggs in, inte inspekteras i efterhand.

Dagens affärsmodell och strategi, dagens affärsmodell

Visionens affärsmodell och strategi, visionens affärsmodell

Arkitektur i olika former realiserar affärsmodellen

Arkitektur har många namn...

Du har säkert hört andra slänga sig med massa namn på arkitektur: Enterprise-, affärs, verksamhets-, lösnings- mjukvaru-, säkerhets-, informations-, infrastruktur- eller IT-arkitekt. Det finns säkert fler.

Jag har jobbat med de flesta av dessa arkitekturer. Om man dessutom arbetar med ett ramverk för enterprise-arkitektur så lär man sig hur dessa hänger ihop. Min syn på de olika arkitekturer har jag beskrivit mer om!

Läs mer

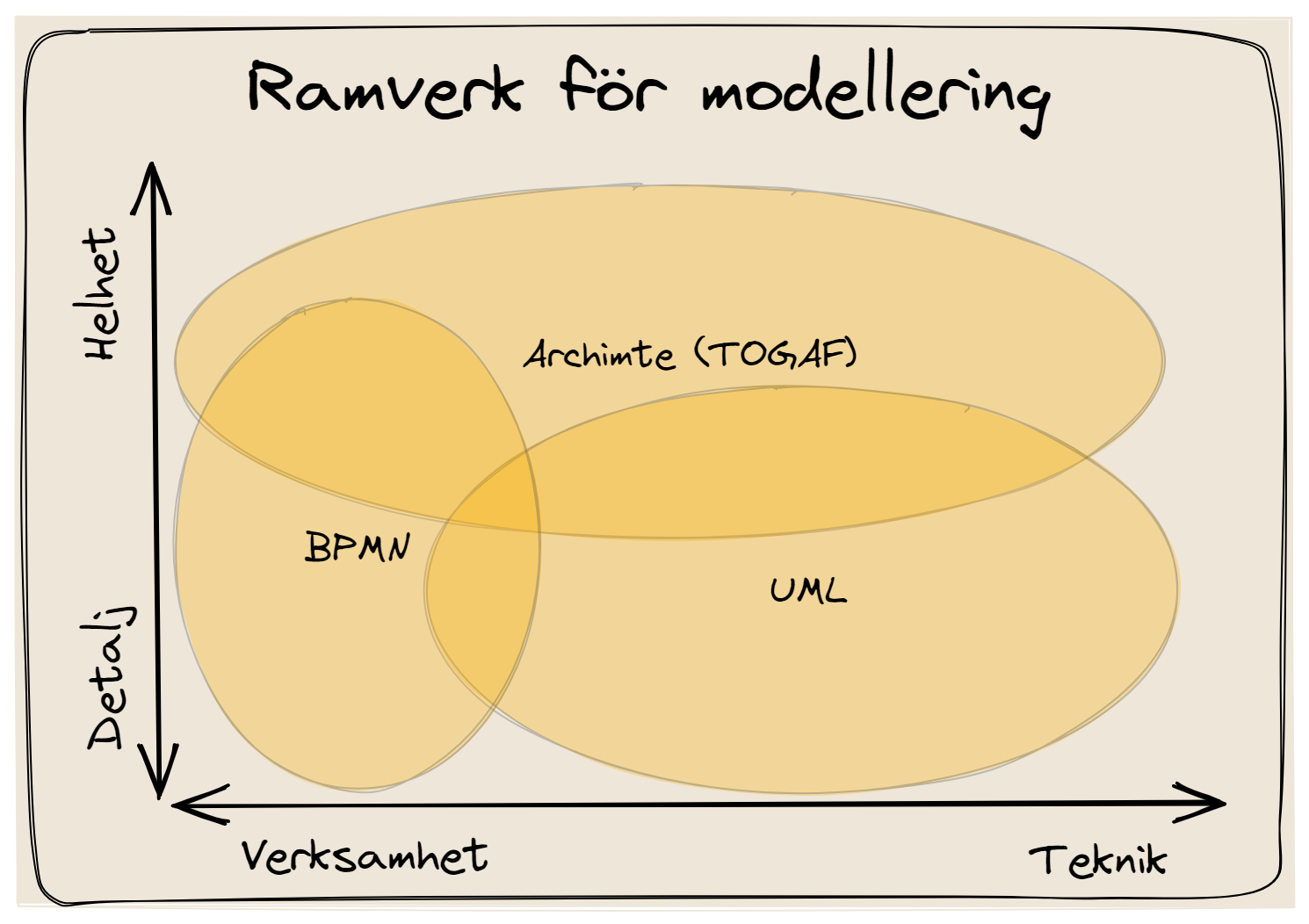

Ramverken inom arkitektur är regler för hur du ritar diagram och bygger modeller

En modell är en avbildning av verklighetens orgnisation och IT. Ett ramverk sätter regler för hur ritar diagram och bygger modeller. Exempel på ramverk är UML, IDEF, BPMN, Eriksson Penker, UPDM och Archimate. Ramverken är överlappande och det gäller att välja.

Ett bra sätt att täcka såväl detaljering, helhet, verksamhet och teknik är att välja Archimate kombinerat med UML och BPMN. Med Archimate löser du helheten. Med UML hanterar detaljering på teknisk nivå och BPMN detaljerad modellering av processer. Här används oftast Archimate.

Arkitektur och design, Verksamhet och IT

Vad är krav, arkitektur och design inom verksamhet och IT?

Arkitektur ska lösa affärsmodellen, behov från interna och externa intressenter. Ett komplext problem som kräver erfarenhet och struktur. Engineering. Om artikeln var engelska skulle jag satt titeln till "systems engineering".

V-modellen beskriver hur du i specifikationen startar med affärsmodellens krav och för att sedan bygga ihop och verifierar och validerar att du utvecklat rätt system.

V-modellen gäller för alla seriösa metoder, även agila. Frågan är vilka krav du har på specification, verifiering och validering. Specifikation är arkitektur och design.

Vad är ISO 15288 och varför hjälper det mig att desgna verksamhet och system?

"ISO 15288. Systems and Software Engineering -- System Life Cycle Processes." Beskriver hur du utvecklar system. Strukturerat och effektivt. Jag har redan beskrivit hur du dokumenterar Business/Mission här kommer resten.

Arkitekturen för organisation och IT ska se till att behov från kunder, sälj, myndigheter och drift uppfylls. Detta gör genom att bedriva "system enginering", det som ISO 15288 beskriver. Tråkigt med en standard tycker kanske du. Bra att lära av andras misstag tycker jag. Därför ska jag här lära dig vad "system enginering" är!

Processer i utvecklingsmodellen relaterat stegen i 15288

Det startar med att du analyserar affärsmodellernas, idea canvas och strategic canvas, nyckelaktiviteter repektive förmågekarta. Här hittar du även mål och strategi.

Definiera värdeströmmar med värden som realiseras affärsprocesser. Här hittar du intressenternas mål, förväntade resultat, principer och krav.

Nästa steg hittar du under system och systemkrav där applikationsprocesserna specificeras och krav mot system analyseras i systemarkitekturen.

Ramverket Archimate strukturerar byggstenar för Enterprisemodeller

ArchiMate är ett språk för modellering enterprisearkitektur stödjande beskrivning och analys av arkitekturer.

Språket består av sex lager med olika abstraktionsnivå och fyra aspekter baserat på elementens egenskaper. I varje ruta i matrisen finns byggstenar för modelleller.

Modellen byggs i diagram där byggstenarna får relationer. Diagrammen blir ur olika synvinklar vyer in i modellen.

Läs mer

Metod för arkitektur och design

ArchiMate är ett språk för modellering enterprisearkitektur stödjande beskrivning och analys av arkitekturer.

Språket består av sex lager med olika abstraktionsnivå och fyra aspekter baserat på elementens egenskaper. I varje ruta i matrisen finns byggstenar för modelleller.

Modellen byggs i diagram där byggstenarna får relationer. Diagrammen blir ur olika synvinklar vyer in i modellen.

Läs mer

1. Stadskarta & nuläge

2. Policy för arkitektur

3. Gap och förändring

4. Värdeströmmens behov

5. Funktionell arkitektur

6. logisk arkitektur

7. Fysisk arkitektur

Steg 5: Definition av Design (ISO 15288:6.4.5)

Syfte

Om arkitekturen är husets övergripande planritning, är designprocessens syfte att ta fram de detaljerade konstruktionsritningarna för varje enskild vägg, varje eluttag och varje rördragning. Processen detaljerar varje systemelement från arkitekturen ner till en nivå som är tillräcklig för att möjliggöra implementation – det vill säga tillverkning, kodning eller inköp av komponenten.

Aktiviteter & Artefakter

Processen innefattar att för varje systemelement från arkitekturen skapa detaljerade specifikationer, ritningar, modeller och algoritmer. Detta inkluderar val av specifika teknologier, material och komponenter, samt definition av de exakta egenskaperna hos alla interna och externa gränssnitt.

Typiska artefakter är detaljerade designspecifikationer, CAD-ritningar, kretsscheman, klassdiagram i mjukvara, databas-scheman och materiallistor (Bill of Materials).

Koppling till ISO 9001

Detta är processen som producerar de slutgiltiga, konkreta resultaten av utvecklingsarbetet och är därmed direkt kopplad till de sista stegen i styrningen.

8.3.5 Resultat: De detaljerade designspecifikationerna är de slutgiltiga resultaten av utvecklingsarbetet, som direkt kan användas som indata till produktion, inköp och implementation. De måste vara entydiga och kompletta för att undvika fel i senare led.
8.3.4 Styrning (Verifiering): Dessa detaljerade resultat är i sin tur föremål för verifiering. Man verifierar att den detaljerade designen för en komponent korrekt implementerar sin del av arkitekturen och uppfyller de systemkrav som har allokerats till den. Detta kan ske genom granskning av ritningar, simuleringar eller analyser.

Säkerställd Kvalitet och Spårbarhet: Den Röda Tråden

En av de mest kraftfulla synergierna mellan ISO 15288 och ISO 9001 uppstår genom den spårbarhet som byggs upp genom processerna 6.4.1 till 6.4.5. Denna sekventiella men iterativa process skapar en obruten kedja av information – en "spårbarhetsryggrad" – från det ursprungliga affärsbehovet ner till den minsta designdetaljen. Denna spårbarhet är inte bara god ingenjörspraxis; den är den tekniska förutsättningen för att kunna uppfylla flera av ISO 9001:s mest kritiska styrningskrav på ett meningsfullt och effektivt sätt.

ISO 9001:s klausul 8.3.6 kräver att organisationen styr alla ändringar i design och utveckling och utvärderar deras påverkan på produktens överensstämmelse med kraven. Utan en spårbarhetsryggrad blir denna utvärdering en riskfylld gissningslek. Med spårbarhet blir det en kontrollerad ingenjörsaktivitet. Om ett kundbehov (från process 6.4.2) ändras, gör spårbarheten det möjligt att omedelbart identifiera:

Vilka systemkrav (6.4.3) som påverkas.
Vilka arkitekturelement (6.4.4) som berörs av de ändrade kraven.
Vilka specifika designdetaljer (6.4.5) som måste omarbetas.
Vilka verifierings- och valideringstester som måste utföras på nytt.

Denna förmåga till konsekvensanalys är exakt vad ISO 9001 efterfrågar i en robust ändringshanteringsprocess.

Vidare finns en direkt och kraftfull koppling mellan "artefakterna" som genereras av ISO 15288-processerna och den "dokumenterade information" som ISO 9001 kräver som bevis på en styrd process. En ISO 9001-revisor som granskar utvecklingsprocessen behöver se objektiva bevis på planering, indata, granskningar, verifiering, validering och resultat. I en organisation som följer ISO 15288 är dessa bevis inte separata "kvalitetsdokument" som skapats för revisionens skull. De är de naturliga, värdeskapande resultaten av det dagliga ingenjörsarbetet: Business Case (bevis på planering), kravspecifikationer (bevis på indata), granskningsprotokoll från arkitekturgenomgångar (bevis på styrning), och designdokument (bevis på resultat). Detta integrerar kvalitetsledningen i kärnverksamheten istället för att lägga den som ett administrativt lager ovanpå, vilket skapar en kultur där kvalitet byggs in, inte inspekteras i efterhand.

Vad är funktionell, logisk och fysisk arkitektur

Här är en förklaring av funktionell, logisk och teknisk arkitektur:

Funktionell arkitektur:

Beskriver vad ett system ska göra ur ett användarperspektiv.
Fokus ligger på funktioner, processer och dataflöden.
Illustrerar hur systemet interagerar med användare och andra system för att uppfylla affärsbehov.
Används för att förstå och dokumentera kraven på systemet.
Kan inkludera användningsfall, processdiagram och dataflödesdiagram.
Är ofta oberoende av specifik teknologi.

Logisk arkitektur:

Beskriver hur systemet är strukturerat för att leverera de funktioner som definierats i den funktionella arkitekturen.
Fokus ligger på systemets huvudkomponenter, deras relationer och hur de interagerar med varandra.
Illustrerar en abstrakt vy av systemet, ofta utan att specificera exakt vilka teknologier eller produkter som ska användas.
Hjälper till att förstå systemets organisation och hur olika delar samverkar.
Kan inkludera komponentdiagram, klassdiagram på en hög nivå och integrationsscheman.
Är en brygga mellan de funktionella kraven och den tekniska implementationen.

Teknisk arkitektur:

Beskriver hur systemet faktiskt kommer att implementeras med specifik teknologi.
Fokus ligger på val av hårdvara, mjukvara, nätverk, databaser och andra tekniska komponenter.
Illustrerar den fysiska strukturen av systemet och hur de logiska komponenterna mappas till tekniska lösningar.
Adresserar icke-funktionella krav som prestanda, säkerhet, skalbarhet och tillgänglighet.
Kan inkludera deployment-diagram, nätverksdiagram och specifikationer för hård- och mjukvara.
Är detaljerad och specifik för den valda teknologin.

Sammanfattningsvis:

Funktionell arkitektur handlar om vad systemet gör.
Logisk arkitektur handlar om hur systemet är strukturerat på en abstrakt nivå för att göra det.
Teknisk arkitektur handlar om hur systemet implementeras med specifik teknologi.

Dessa tre arkitekturvyer kompletterar varandra och är viktiga för att säkerställa att ett system uppfyller sina krav, är välstrukturerat och kan implementeras på ett effektivt sätt.

teknisk nivå.

1. Funktionell Arkitektur (Vad systemet gör):

Den funktionella arkitekturen beskriver de övergripande funktioner och processer som Gipsat.nu erbjuder sina användare och samarbetspartners.

Larmhantering:
- Möjlighet för den skadade att initiera ett larm via appen.
- Registrering av den skadades position (GPS-data).
- Vidarebefordran av larmet som en transportbeställning till tillgängliga taxibilar.
- Val av optimalt sjukhus baserat på närhet och kötid.
- Notifiering till anhörig om händelsen och att den skadade är omhändertagen.
Transportförmedling:
- Mottagande av transportbeställningar (från larm och utskrivning/återbesök).
- Distribution av transportbeställningar till taxichaufförer via appen.
- Möjlighet för taxichaufförer att acceptera transportbeställningar.
- Bekräftelse av vald transport till den skadade och uppdatering till anhörig.
- Integration med Google Maps för navigering för taxichauffören.
- Informationsöverföring till sjukhuset om ankommande patient (skador, beräknad ankomst).
Kommunikation och Notifikationer:
- SMS-utskick till anhöriga vid olika händelser (larm, transport startad, ankomst sjukhus, hemkomst).
- In-app notifikationer till den skadade och taxichauffören.
- Möjlighet för taxichaufför att diktera information om den skadades skador till sjukhuset.
Journalföring och Rapportering (indirekt):
- Generering av transportrapport till sjukhuset för journalföring.
- Generering av rapport till taxibolag för debitering.
- Mottagande av information från sjukhuset om utskrivning och återbesökstider.
Planering av Återbesökstransporter:
- Skapande av framtida transportbeställningar baserat på återbesökstider från sjukhuset.
Användar- och Chaufförshantering:
- Funktionalitet för kunder (skadade) att använda appen för larm och information.
- Funktionalitet för chaufförer att ta emot och hantera transportbeställningar samt rapportera körningar.

2. Logisk Arkitektur (Hur systemet är strukturerat):

Den logiska arkitekturen beskriver de abstrakta komponenterna och deras interaktioner som möjliggör de funktionella kraven.

Applikationslager (Gipsat.nu App):
- Användarapp (Kund): Gränssnitt för den skadade att larma, se statusuppdateringar och eventuell historik.
- Chaufförsapp: Gränssnitt för taxichaufförer att ta emot larm/beställningar, se detaljer, navigera (via integration), och rapportera körningar.
Backend-lager (Gipsat.nu Tjänster):
- Larmhanteringstjänst: Mottar larm, hanterar GPS-data, initierar transportbeställningar.
- Transportförmedlingstjänst: Matchar transportbeställningar med tillgängliga taxibilar, hanterar budgivning/tilldelning, uppdaterar status.
- Kommunikationstjänst: Hanterar utskick av SMS och in-app notifikationer.
- Sjukhusintegrationstjänst: Hanterar kommunikation med sjukhusets digitala tjänst (skicka information om ankommande patient, ta emot utskrivnings- och återbesöksinformation).
- Rapporteringstjänst: Genererar transportrapporter och debiteringsunderlag.
- Användar- och Chaufförshanteringstjänst: Hanterar registrering, autentisering och profilinformation för användare och chaufförer.
- Datahanteringstjänst: Hanterar lagring och hämtning av data (larmhistorik, transportinformation, användarprofiler, etc.).
- Logiktjänst för sjukhusval: Algoritm för att bestämma det optimala sjukhuset baserat på plats och kötid (kräver integration med sjukhusdata).
- Planeringstjänst för återbesök: Skapar och hanterar framtida transportbeställningar för återbesök.
Integrationslager:
- Taxi-integration: Mekanism för att skicka transportbeställningar till taxichaufförernas app och ta emot deras svar och rapporter.
- Sjukhus-API-integration: Integration med sjukhusets digitala tjänst för informationsutbyte.
- Google Maps API-integration: För att tillhandahålla navigering i chaufförsappen.
- SMS-gateway-integration: För att skicka SMS-notifikationer.

3. Teknisk Arkitektur (Hur systemet implementeras):

Den tekniska arkitekturen specificerar de konkreta teknologier och komponenter som används för att bygga och driva systemet. Detta är mer spekulativt baserat på den begränsade informationen, men ger en indikation.

Applikationsutveckling:
- Mobilapp (Kund & Chaufför): Utvecklad med plattformsspecifika tekniker (iOS (Swift/Objective-C), Android (Kotlin/Java)) eller en hybrid plattform (React Native, Flutter).
Backend-teknologier:
- Programmeringsspråk: Java, Python, Node.js, C# eller liknande för backend-tjänsterna.
- Webbramverk: Spring (Java), Django/Flask (Python), Express.js (Node.js), ASP.NET Core (C#) för att bygga API:er.
- Databas: Relationsdatabas (PostgreSQL, MySQL) eller NoSQL-databas (MongoDB) för att lagra data.
Infrastruktur:
- Molnplattform: AWS, Google Cloud, Azure för hosting av backend-tjänster, databas och andra komponenter. Detta ger skalbarhet och tillförlitlighet.
- Serverarkitektur: Microservices-arkitektur kan vara lämplig för att dela upp backend i oberoende tjänster, vilket underlättar utveckling och skalning. Alternativt en mer monolitisk arkitektur beroende på komplexitet och teamets storlek.
- API-gateway: För att hantera och säkra åtkomsten till backend-API:erna.
Integrationsteknologier:
- API-kommunikation: RESTful API:er (JSON) eller GraphQL för kommunikation mellan apparna och backend-tjänsterna samt mellan de olika backend-tjänsterna.
- Meddelandekö: (t.ex., RabbitMQ, Kafka) för asynkron kommunikation mellan tjänster, vilket ökar robustheten.
- SMS-gateway-leverantör: Integration med en extern tjänst för att skicka SMS.
- Google Maps API: Användning av Google Maps SDK i mobilapparna och Google Maps Platform API:er på backend för platsbaserade tjänster och ruttplanering.
- Säkerhet: OAuth 2.0 eller liknande standarder för autentisering och auktorisering. Kryptering av data i transit och i vila.
Övrigt:
- CI/CD-pipeline: För automatiserad byggnation, testning och deployment av applikationerna.
- Loggning och övervakning: Verktyg för att övervaka systemets hälsa och prestanda.

Denna beskrivning ger en översiktlig bild av de tre arkitekturvyerna för Gipsat.nu baserat på den givna informationen. I en verklig situation skulle varje vy vara betydligt mer detaljerad och innehålla specifika diagram och dokumentation.

Videohörnan

Föreg

mer

Nästa
